光纤电缆，作为现代信息社会的神经网络，其纤细的外表下蕴藏着精密的结构和深刻的物理原理。当我们沿着其轴向进行切割，观察其横切面时，一个由多层材料构成的微观世界便展现在我们面前。
一、 核心结构：三层同心圆
一个标准通信光纤的横切面，在显微镜下通常呈现出三个清晰、同心的环形层次，由内向外依次是：纤芯、包层和涂覆层。
- 纤芯 (Core)： 位于最中心，直径极细（单模光纤通常在8-10微米，多模光纤在50或62.5微米）。这是光信号传输的“高速公路”，由超高纯度的二氧化硅（玻璃）制成，并掺有微量的锗等元素以提高折射率。
- 包层 (Cladding)： 紧紧包裹着纤芯，直径约为125微米。其材质也是二氧化硅，但折射率被精心设计得略低于纤芯。正是这一微小的折射率差，使得光在纤芯与包层的界面上发生全反射，从而被“困”在纤芯中向前传播，这是光纤传光的基本原理。
- 涂覆层 (Coating)： 最外层，通常由丙烯酸酯或硅树脂等聚合物材料构成，厚度约250微米。它的主要作用不是光学上的，而是机械保护。它赋予光纤柔韧性、抗微弯能力和抗磨损性，确保纤芯和包层在铺设、安装和使用过程中不受物理损伤。
二、 从光纤到光缆：多重保护与集成

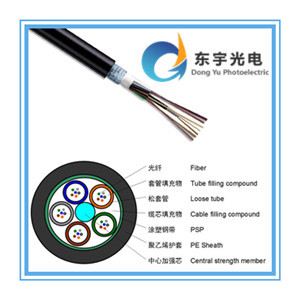

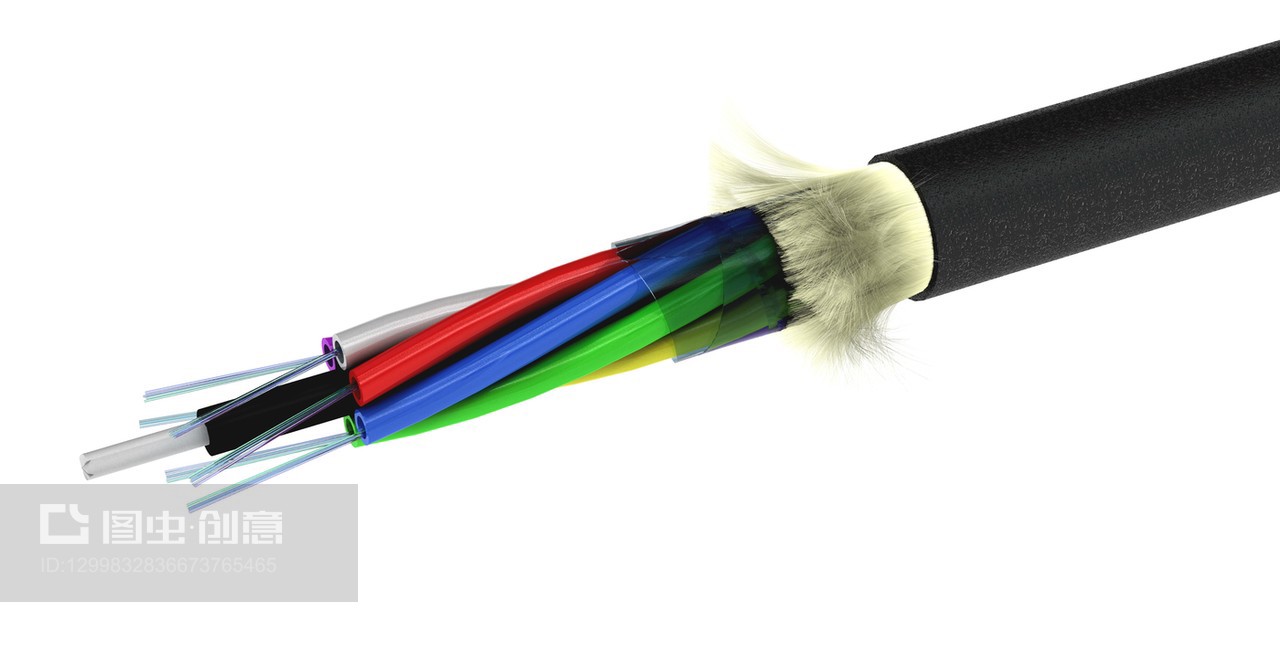

我们日常生活中所说的“光纤电缆”（或称光缆），其横切面则复杂得多。一根光缆内部集成了多根带有涂覆层的光纤，并为它们提供了更强大的集体保护。典型光缆的横切面可能包含：
- 中心加强件： 通常是一根非金属（如玻璃纤维增强塑料，FRP）或金属（如钢丝）的实心构件，位于光缆中央，提供抗拉强度，防止光缆被拉伸时光纤受损。
- 光纤单元： 多根着色后的光纤可能松套在塑料管内（松套管结构），或紧密排列成带（光纤带结构），再以一定方式绞合在加强件周围。松套管内的填充油膏能阻隔水分。
- 缆芯填充物： 在光纤束或单元之间的空隙填充阻水化合物或凝胶，进一步阻止潮气纵向渗透。
- 护套 (Sheath)： 最外层的保护层，通常由聚乙烯（PE）或聚氯乙烯（PVC）等材料挤塑而成。它抵抗外部环境的侵蚀，包括磨损、化学腐蚀、紫外线以及啮齿动物的啃咬。根据应用场景（如直埋、管道、架空、水下），护套还可能包含金属铠装层以增强抗压和防护能力。
三、 横切面揭示的技术内涵
观察光纤电缆的横切面，不仅仅是看其物理分层，更能理解其背后的技术逻辑：
- 光隔离原理： 纤芯与包层的折射率差是实现低损耗、长距离传输的物理基础。
- 结构强度设计： 从微观的涂覆层到宏观的加强件与护套，体现了由内而外、逐级增强的系统性机械保护思想。
- 环境适应性： 填充物、阻水层、铠装等结构，直接对应于防潮、抗压、耐腐蚀等不同的部署环境要求。
- 高容量集成： 如何在一个有限的横截面积内有序排列数百甚至数千根光纤（如高密度带状光缆），是制造工艺的极致体现。
光纤电缆的横切面，如同一枚记录着材料科学、光学、通信工程和精密制造技术的“科技切片”。它那环环相扣的结构，不仅是物理上的屏障，更是确保那承载着海量数据的光脉冲，能够跨越千山万水，稳定、可靠地抵达目的地的根本保障。从这一微观剖面中，我们得以窥见支撑起全球互联网骨架的坚实根基。
